Jedną z najskuteczniejszych i najbardziej rozpoznawalnych metod NDT są badania radiograficzne, które pozwalają zajrzeć do wnętrza materiału bez jego uszkadzania. Stosowane są wszędzie tam, gdzie niezawodność połączeń spawanych, odlewów czy rurociągów jest kwestią krytyczną.

Firma Navitest specjalizuje się w profesjonalnym wykonywaniu badań nieniszczących dla różnych gałęzi przemysłu – to właśnie praktyka pracy z takimi zleceniami stała się inspiracją do przygotowania tego przewodnika. Wyjaśniamy w nim, jak działają badania radiograficzne, kiedy są konieczne i na co zwrócić uwagę przy ich zlecaniu.

Czym są badania radiograficzne i jak działają?

Badania radiograficzne to metoda polegająca na prześwietlaniu badanego obiektu promieniowaniem jonizującym – rentgenowskim (X) lub gamma. Promieniowanie przechodzi przez materiał i rejestrowane jest na specjalnym detektorze: tradycyjnej kliszy radiograficznej lub cyfrowym panelu.

Zasada działania jest stosunkowo prosta. Różne materiały i nieciągłości wewnętrzne (pęknięcia, pory, wtrącenia) pochłaniają promieniowanie w różnym stopniu. Tam, gdzie struktura jest jednorodna i gęsta, promieniowania dociera do detektora mniej. Tam, gdzie pojawiają się pustki lub defekty – więcej. Efektem jest dwuwymiarowy obraz, na którym zmiany gęstości materiału są wyraźnie widoczne jako różnice kontrastu.

Promieniowanie X a promieniowanie gamma – różnice

W badaniach radiograficznych wykorzystuje się dwa rodzaje źródeł promieniowania:

  • Promieniowanie X – generowane przez aparat rentgenowski; łatwiejsze do kontrolowania, daje obraz o wysokim kontraście i rozdzielczości. Sprawdza się szczególnie dobrze przy cieńszych materiałach.
  • Promieniowanie gamma – pochodzi z izotopów promieniotwórczych (np. iryd-192, selen-75, kobalt-60). Źródła gamma są kompaktowe i nie wymagają zasilania, co czyni je idealnym narzędziem w terenie i przy trudno dostępnych konstrukcjach.

Wybór między tymi źródłami zależy głównie od grubości i rodzaju badanego materiału oraz warunków terenowych.

Gdzie stosuje się badania radiograficzne?

Zakres zastosowań tej metody jest bardzo szeroki. Najbardziej typowe obszary to:

  • Przemysł naftowo-gazowy – kontrola rurociągów, zbiorników ciśnieniowych i instalacji przesyłowych.
  • Energetyka – badania złączy spawanych w kotłach, turbinach i instalacjach parowych.
  • Budownictwo przemysłowe i mostowe – weryfikacja jakości spoin w konstrukcjach stalowych.
  • Przemysł stoczniowy i lotniczy – inspekcja odlewów, spawów i elementów strukturalnych.
  • Petrochemia i przemysł chemiczny – kontrola aparatury procesowej i wymienników ciepła.

Wszędzie tam, gdzie normy i przepisy wymagają dokumentowania stanu technicznego połączeń niewidocznych gołym okiem, radiografia staje się metodą z wyboru lub wręcz obowiązkową.

Kiedy badanie radiograficzne jest niezbędne?

Nie każdy przypadek wymaga od razu sięgnięcia po radiografię – decyzja zależy od norm technicznych, specyfiki obiektu i wymagań odbiorcy końcowego. Istnieją jednak sytuacje, w których badanie to jest po prostu konieczne.

Wymogi normatywne i prawne

Wiele branż reguluje zakres badań nieniszczących poprzez normy krajowe i europejskie (m.in. PN-EN ISO 17636 dla badań spoin). Urządzenia ciśnieniowe podlegają dyrektywie PED, a instalacje gazowe i rurociągi – przepisom branżowym nakładającym obowiązek badań radiograficznych dla określonych kategorii złączy.

Ocena jakości spoin

Radiografia pozostaje złotym standardem przy ocenie spoin doczołowych. Pozwala zidentyfikować nieciągłości wewnętrzne takie jak pęknięcia wewnętrzne, przyklejenia, pory gazowe czy wtrącenia żużla – defekty, których ultrasonografia nie zawsze uwidacznia z taką samą wyrazistością w konkretnych konfiguracjach złącza.

Odbiory i certyfikacje

W trakcie odbiorów technicznych inwestorzy, ubezpieczyciele i jednostki dozorowe często wymagają radiograficznych protokołów badań jako dowodu na wykonanie kontroli jakości. Bez takich dokumentów dopuszczenie obiektu do eksploatacji może być niemożliwe.

Jak przebiega badanie radiograficzne krok po kroku?

Przygotowanie i przeprowadzenie badania to proces wieloetapowy. Każdy krok ma znaczenie dla jakości końcowego wyniku.

  1. Przygotowanie obiektu – powierzchnia badanego elementu musi być czysta, wolna od zanieczyszczeń i grubych powłok malarskich, które mogłyby generować artefakty na obrazie.
  2. Dobór techniki i parametrów – inspektor określa rodzaj źródła promieniowania, odległość źródło–detektor, czas ekspozycji oraz geometrię badania zgodnie z normą i wymaganiami klienta.
  3. Zabezpieczenie strefy – wokół miejsca badania ustanawia się strefę kontrolowaną; pracownicy i osoby postronne zostają odsunięci na bezpieczną odległość zgodnie z przepisami ochrony radiologicznej.
  4. Ekspozycja – wykonywana jest właściwa ekspozycja; czas trwania zależy od grubości materiału i użytego źródła.
  5. Wywołanie lub odczyt cyfrowy – tradycyjna klisza trafia do ciemni, a w przypadku radiografii cyfrowej (CR/DR) obraz jest odczytywany natychmiast.
  6. Ocena i interpretacja – wykwalifikowany inspektor NDT (certyfikowany zgodnie z EN ISO 9712) ocenia radiogramy pod kątem obecności nieciągłości i klasyfikuje wyniki według obowiązującej normy akceptacji.
  7. Dokumentacja – sporządzany jest protokół badania z opisem techniki, parametrów, wyników i klasyfikacji ewentualnych wskazań.

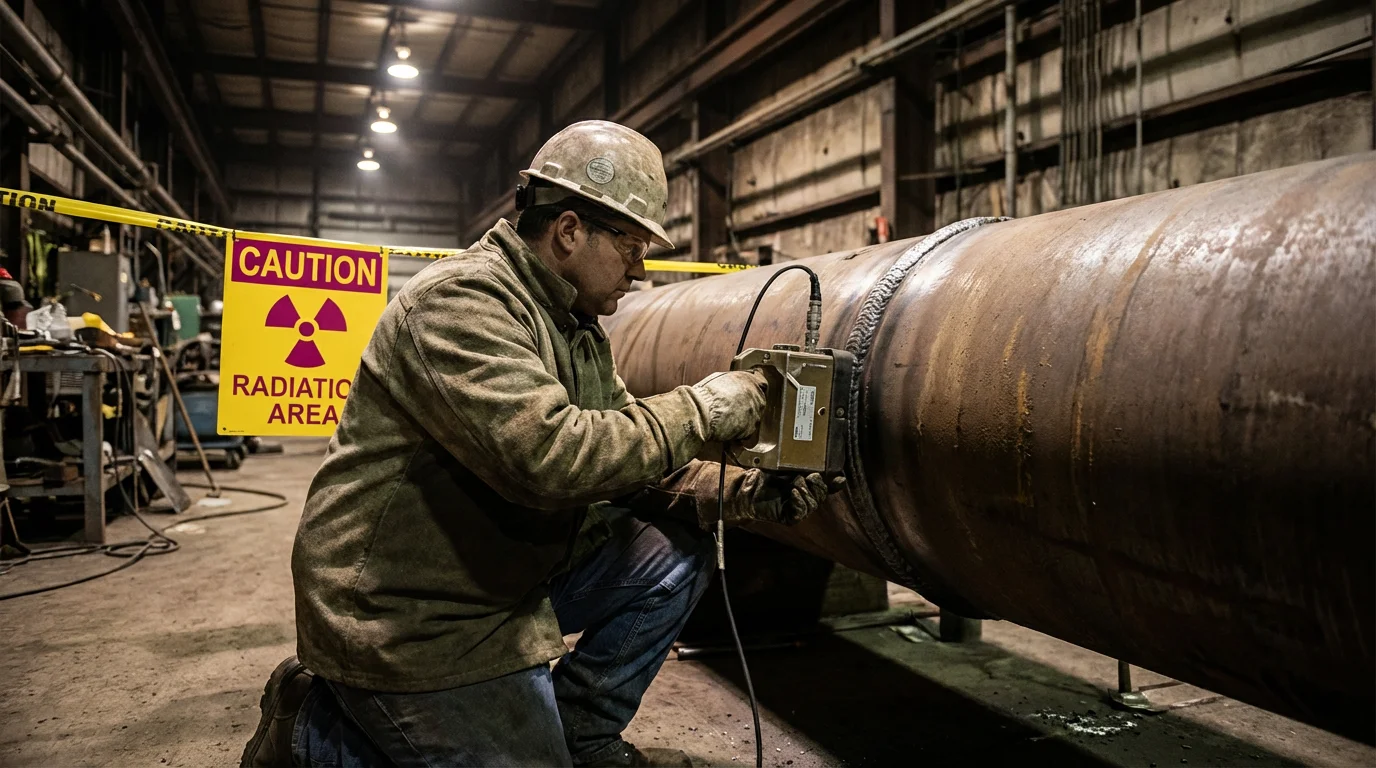

badanie ndt

Najczęstsze błędy przy zlecaniu i wykonywaniu badań radiograficznych

Nawet dobrze zaplanowane badanie może przynieść wyniki o ograniczonej wartości, jeśli popełnione zostaną błędy proceduralne lub organizacyjne. Oto te, które pojawiają się najczęściej.

  • Nieodpowiednie przygotowanie powierzchni – zabrudzenia, odpryski spawalnicze lub nieusunięte warstwy powłok mogą symulować defekty i prowadzić do fałszywych wskazań.
  • Zły dobór techniki do grubości materiału – zastosowanie izotopu gamma o zbyt wysokiej energii do cienkich materiałów skutkuje utratą kontrastu i czułości.
  • Brak odpowiedniej geometrii badania – nieprawidłowe ustawienie źródła względem spoiny powoduje geometryczne zniekształcenia obrazu i może ukryć defekty leżące w określonych płaszczyznach.
  • Niedoszkolony personel – interpretacja radiogramów wymaga certyfikacji NDT i doświadczenia. Zlecenie oceny osobie bez odpowiednich kwalifikacji to poważne ryzyko.
  • Pominięcie wskaźników jakości obrazu (IQI) – wskaźniki te, umieszczane na radiogramie podczas ekspozycji, pozwalają zweryfikować czułość i jakość techniki. Ich brak uniemożliwia ocenę wiarygodności wyniku.
  • Niepełna dokumentacja – protokół bez wszystkich wymaganych parametrów technicznych traci wartość jako dokument certyfikacyjny.

Koszty badań radiograficznych – co wpływa na cenę?

Koszty radiografii mogą się znacząco różnić w zależności od wielu czynników. Nie ma jednej obowiązującej stawki rynkowej – każde zlecenie wyceniane jest indywidualnie.

Czynniki kształtujące cenę

  • Liczba i długość spoin do zbadania – cena rozliczana jest najczęściej za złącze lub za metr bieżący spoin.
  • Grubość i rodzaj materiału – grubsze przekroje wymagają silniejszych źródeł i dłuższych ekspozycji, co podnosi koszt.
  • Technika – radiografia cyfrowa (DR) jest szybsza i daje wyniki natychmiast, ale wymaga droższego sprzętu; tradycyjna klisza jest tańsza w eksploatacji, ale wolniejsza.
  • Dostępność obiektu – badania na dużych wysokościach, w zbiornikach zamkniętych lub w trudnym terenie generują koszty logistyczne.
  • Terminy i pilność – ekspresowe realizacje są standardowo droższe.
  • Zakres dokumentacji – jeśli wymagana jest pełna dokumentacja techniczna z protokołami dla jednostki dozorowej lub inwestora, czas pracy inspektora i koszty administracyjne rosną.

Radiografia a inne metody NDT – porównanie kosztowe

Badania radiograficzne należą do droższych metod NDT – przede wszystkim ze względu na koszty sprzętu, wymogi ochrony radiologicznej i kwalifikacje personelu. Dla porównania, badania ultrasonograficzne (UT) są często tańsze w przeliczeniu na jednostkę, ale mają pewne ograniczenia geometryczne. Badania magnetyczno-proszkowe (MT) i penetracyjne (PT) są najtańsze, lecz wykrywają wyłącznie wady powierzchniowe. Radiografia pozostaje niezastąpiona tam, gdzie wymagana jest dokumentacja fotograficzna wnętrza materiału i pełna przejrzystość dla inspektorów zewnętrznych.

Certyfikacja i uprawnienia – kto może wykonywać badania radiograficzne?

Badania radiograficzne to dziedzina ściśle regulowana zarówno pod kątem kompetencji inspekcyjnych, jak i wymagań ochrony radiologicznej.

Inspektor NDT wykonujący i interpretujący badania radiograficzne musi posiadać certyfikat zgodny z normą EN ISO 9712, wydany przez akredytowaną jednostkę certyfikującą. Certyfikaty podzielone są na poziomy: poziom 1 (wykonywanie badań pod nadzorem), poziom 2 (samodzielne wykonywanie i ocena) oraz poziom 3 (nadzór techniczny, opracowywanie procedur, szkolenie). Dla większości zleceń przemysłowych wymagany jest minimum poziom 2.

Niezależnie od certyfikatu NDT, każda osoba pracująca ze źródłami promieniowania musi posiadać odpowiednie uprawnienia dozorowe i pracować zgodnie z procedurami ochrony radiologicznej zatwierdzonymi przez właściwe organy państwowe.

Przy wyborze wykonawcy warto zawsze zweryfikować aktualność certyfikatów personelu i posiadane przez firmę zezwolenia na stosowanie źródeł promieniowania jonizującego. To nie tylko kwestia formalności – to gwarancja wiarygodności wyników i bezpieczeństwa całego procesu.
